迈迪三维设计工具集

在机械设计领域，SolidWorks作为主流三维建模软件，当然今天下载安装网要将的并不是它，而是迈迪三维设计工具集（MD3DTools）作为其深度适配的增强插件，通过整合行业标准、智能算法与自动化工具，为设计师提供了从零件库调用到工程图输出的全流程解决方案。欢迎有需要用到迈迪工具集的用户前来下载体验！

迈迪三维设计工具集安装方法（图文）

1、迈迪工具集v6为免安装软件，下载后解压到任一目录下；

2、打开【根目录】，找到如下图所示的主程序“MD3Dtools.exe”，双击启动：

3、若首次使用迈迪工具，会自动启动初始化程序：（若程序目录被移动、重命名后也会被认为首次使用）。

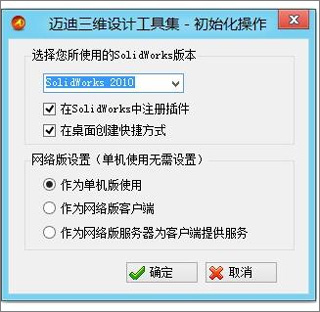

4、选择SolidWorks版本：下拉列表中列出了当前电脑所安装的所有SolidWorks版本（不支持2010以下版本），选择正在使用的版本。

5、在SolidWorks中注册插件：选中后打开SolidWorks会存在迈迪插件。

6、网络版设置：设置是否在企业内网中共享模型库。

作为单机版使用：不使用局域网的功能，但仍然可以使用在线配件库，以及在线更新。建议个人用户选此项。

作为内网客户端：需要首先在企业内网中配置一台迈迪工具集服务器。请参考相关帮助。

作为内网服务器：配置当前电脑为内网中的迈迪工具集服务器，详细设置方法请参考相关帮助。

7、设置完成后，单击【确定】进入下一步。

8、提示将插件注册文件加入到注册表中：单击【是】注册迈迪插件。

【注意】：如果没有弹出上面的注册提示窗口，说明您的系统打开注册表文件（.reg）的方式不是“注册表编辑器”，需要手工将文件【根目录\迈迪插件注册文件.reg】用注册表编辑器打开，才能在SolidWorks中注册插件（如下图所示）

9、首次使用迈迪工具，会提示启动SolidWorks。

【注意】：一定要等到SolidWorks完全启动后单击“确定”按钮继续执行，否则可能会启动两个SolidWorks。

10、初始化完成后，会启动迈迪工具条：

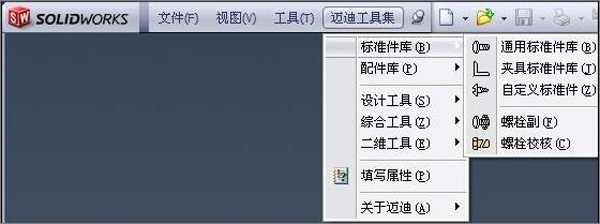

11、在打开的SolidWorks中，可以看到迈迪插件菜单：

12、如果没有显示迈迪插件菜单，请到SolidWorks插件管理器中勾选迈迪插件。

迈迪三维设计工具集核心功能

1.全场景设计工具箱
-标准件库与专家系统：集成国标件库、夹具库、齿轮/链轮/凸轮设计系统，支持参数化驱动生成精准模型，避免重复建模。
-钣金与钢结构工具：提供圆管、圆锥体、方圆连接管等异形钣金构件模板，以及角钢、槽钢等型钢的智能装配方案，支持自动命名与BOM生成。
-电控柜模块化设计：内置柜体结构模板与附件库，通过参数化配置实现柜体尺寸、开孔布局的快速设计，同步生成三维模型与物料清单。

2.智能辅助功能矩阵
-公差标注与查询：支持一键标注公差配合，集成综合公差查询系统，提供GB/T标准下的精度等级与配合选择建议。
-力学分析与轴设计：内置材料力学计算模块，可快速校核强度、刚度；轴设计工具支持阶梯轴参数化编辑与应力分析。
-BOM与工程图优化：扩展BOM功能，支持自定义字段与输出格式；拼图打印工具可拼接多图纸或分割大图为PDF，适配不同打印需求。

3.协同与资源管理
-内网配件库共享：通过服务器-客户端模式实现局域网内模型库同步更新，避免重复下载与版本混乱。
-日积月累工具：整合资料查询与文档管理功能，支持关键字搜索与多格式文档导入，附带截图与备注功能提升资料利用率。

操作指南和建议

1.快速上手五步走
1.安装与初始化：下载后解压至固定路径，双击`MD3Dtools.exe`选择对应SolidWorks版本，完成插件注册。
2.插件激活：首次启动需等待SolidWorks完全加载后确认初始化，后续可通过插件管理器启用。
3.模型调用：通过浮动工具栏访问标准件库，输入参数实时生成模型并插入当前装配体。
4.高级设计工具：在专家系统中配置齿轮模数、压力角等参数，自动生成齿形并关联到装配体。
5.工程图输出：利用拼图工具调整图纸布局，通过BOM工具导出含自定义字段的物料清单。

2.效率提升实用技巧
-自定义标准件库：将企业常用非标的零件添加至“自定义库”，支持批量导入与分类管理。
-模板化设计：针对重复项目保存设计模板，快速复用柜体结构、公差标注方案等配置。
-快捷键优化：通过SolidWorks自定义键盘映射，将高频工具（如自动标注、弹簧设计）绑定快捷键。
-版本兼容性管理：定期检查插件更新，确保与SolidWorks版本同步，避免功能冲突。
-模型轻量化：使用“简化配置”功能生成低精度模型用于装配体显示，提升操作流畅度。

用户使用反馈

1.@机械工程师李工：“齿轮设计系统让我告别了繁琐的计算公式，参数输入后自动生成齿形，配合仿真模块直接验证装配可行性，效率提升30%以上。”
2.@柜体设计师王工：“电控柜工具彻底改变了我的工作方式，模块化设计让柜体布局像搭积木一样简单，物料清单自动生成，再也不用手动核对零件了。”
3.@设计团队负责人张经理：“内网配件库解决了我们长期以来模型版本混乱的问题，服务器定期更新确保所有工程师使用最新标准件，项目协同效率显著提升。”
4.@新手设计师小陈：“公差标注工具对新人非常友好，自动推荐配合类型并给出注释，避免了因标准不熟导致的低级错误。”
5.@教育机构培训师赵老师：“在教学中使用迈迪工具集，学生能快速掌握标准件应用与设计规范，实操项目完成周期缩短近一半。”

常见问题

Q1：安装后插件未显示怎么办？
A：检查SolidWorks插件管理器，确保“迈迪工具集”已勾选；若仍无效，重新执行初始化程序并确认路径未被修改。

Q2：内网配件库如何配置怎么办？
A：需先设置一台服务器，通过“内网服务器”模式定期从官方配件网同步数据，其他客户端选择“内网客户端”模式连接服务器。

Q3：模型更新后旧版本如何兼容怎么办？
A：可通过“设置”调整配件库路径，将旧版本的`MD3DParts`目录复制到新版中，或指定历史路径。

Q4：弹簧设计无法生成特定类型怎么办？
A：确保输入参数符合设计规则（如旋绕比、有效圈数范围），可参考系统内置的设计指南优化参数。

Q5：拼图打印时图纸比例失调怎么办？
A：在打印设置中选择“按图纸比例缩放”，或通过“页面布局”调整视图比例后重新生成PDF。
