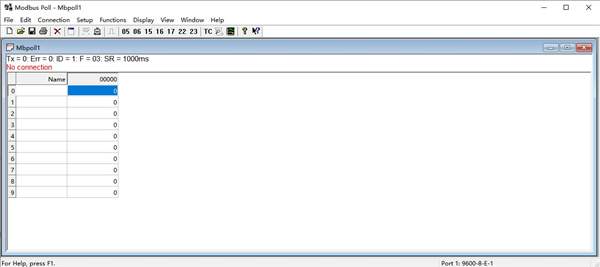

Modbus Poll(Modbus模拟器)

Modbus Poll是一款功能强大的Modbus协议主站模拟器，专为工业自动化领域的工程师、开发者和维护人员设计。作为一款测试与调试工具，它能够模拟Modbus主站（Master）行为，与Modbus从站（Slave）设备进行通信交互，支持ModbusRTU、ASCII及TCP/IP等多种协议模式。无论是开发阶段的协议验证，还是现场设备的故障排查，Modbus Poll都能通过直观的图形界面和灵活的配置选项，帮助用户高效完成数据读写、通信监控及错误分析。通过它即可降低调试成本，加速项目部署。

Modbus Poll使用说明

Modbus Poll使用多个Windows用户界面。这意味着您可以打开几个窗口，同时显示不同的数据区域或来自不同从站ID的数据。您可以在Alias单元中写入任何文本。

在任何对话框中，您都可以按F1键以获取有关该特定主题的更多帮助。

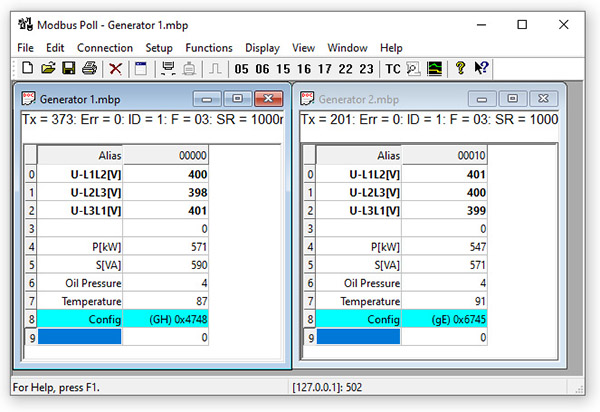

这张图片显示了两个打开的窗口，一个窗口从ID 1，地址0读取10个寄存器，另一个从ID 2读取10个寄存器。

如果您的从设备允许您更改保持寄存器，则双击该单元格，或只是开始在该单元格中输入新值。然后显示一个编辑对话框。

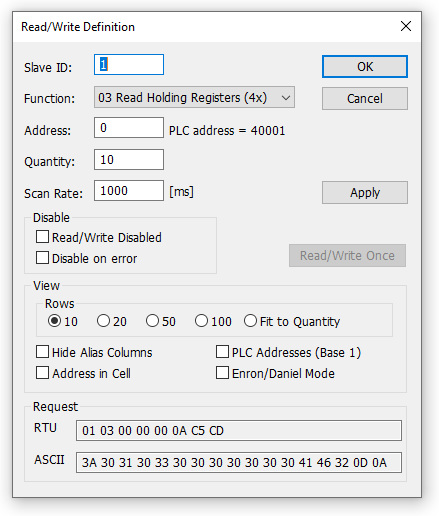

更改读/写定义

要更改窗口的读/写定义，可以按F8或从“设置”菜单中选择“读/写定义”。

在这里，您可以定义要在窗口中显示的数据。该设置显示了如何从地址0读取10个保持寄存器。在某些协议说明中，地址为40001。请注意，Modbus轮询使用始终从0开始计数的Modbus地址。

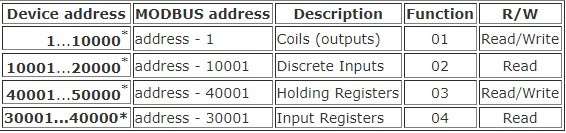

设备和MODBUS地址范围

设备地址MODBUS地址说明功能R / W

1 ... 10000 *地址-1线圈（输出）01读/写

10001 ... 20000 *地址-10001离散输入02读

40001 ... 50000 *地址-40001保持寄存器03读/写

30001 ... 40000 *地址-30001输入寄存器04读

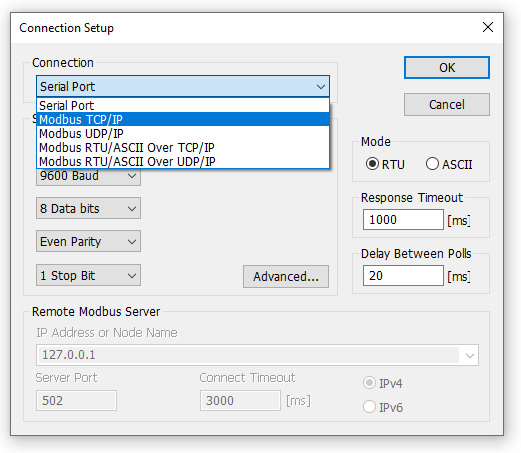

如何建立连接

如果没有建立连接，则没有数据可显示。为此，请按F3键或从连接菜单中选择“连接”。有关更详细的帮助，请按F1。

该连接使用Modbus TCP / IP。

提供5种不同的连接类型，但是其中只有2种是标准Modbus连接：

串行端口

Modbus TCP / IP

对于串行连接，您可能需要USB到RS485或RS232到RS485转换器。

Modbus Poll用法

1.建立连接：选择通信模式（串口/TCP），配置参数（如波特率、IP地址、端口号），快速建立与从站的连接。
2.读写操作：通过功能码（如03读保持寄存器、16写多寄存器）指定数据地址和数量，实时读写从站数据。
3.数据监控：开启通信日志，实时查看请求与响应帧，支持十六进制、十进制等多种数据格式显示。
4.批量测试：同时配置多个窗口，对不同从站或数据区域进行并行监控与操作。
5.脚本自动化：编写测试脚本实现循环读写、条件触发等复杂场景，提升测试效率。
6.Excel导出：将通信数据或日志导出为CSV文件，便于后续分析与报告生成。

Modbus Poll特点

1.多协议支持：全面覆盖RTU、ASCII、TCP/IP，适配不同工业场景。
2.直观界面：图形化操作界面，无需编程即可快速上手。
3.灵活配置：支持自定义轮询间隔、超时时间、数据校验等参数。
4.错误诊断：实时报错提示（如超时、非法地址），辅助快速定位问题。
5.跨平台兼容：支持Windows、Linux系统，满足多环境需求。
6.扩展性强：支持OLE自动化与Excel集成，可二次开发高级功能。
7.轻量部署：无需复杂驱动，安装即用，降低维护负担。

Modbus Poll功能

1.多从站模拟：同时管理多个虚拟从站，测试主站多设备通信能力。
2.数据格式转换：支持浮点数、长整型等复杂数据类型的读写与字节序调整。
3.广播功能：支持Modbus广播指令（从站ID=0），测试网络广播响应。
4.实时图表：动态展示数据变化趋势，直观分析设备状态。
5.条件触发：基于数据变化自动触发读写操作，模拟实时控制场景。
6.历史记录：保存通信历史，支持时间轴回溯与对比分析。
7.权限管理：注册版支持多用户授权，保障测试环境安全。

Modbus Poll使用建议

1.精准配置参数：确保波特率、校验位等与从站完全一致，避免通信异常。
2.定期查看日志：通过日志分析数据丢包或超时问题，优化通信稳定性。
3.结合ModbusSlave：搭配使用ModbusSlave模拟从站，构建闭环测试环境。
4.批量操作前验证：执行批量写操作前，先小范围测试数据兼容性，防止设备误动作。
5.保持软件更新：定期升级版本以获取新功能及漏洞修复，提升可靠性。
6.脚本测试场景化：根据实际需求编写脚本，模拟真实工业流程（如周期性数据采集）。
