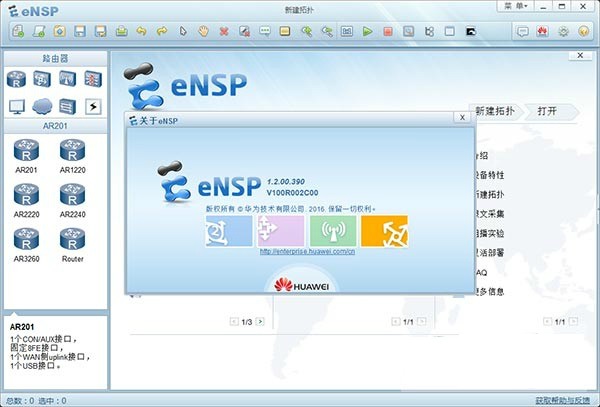

华为模拟器eNSP

华为模拟器ensp可模拟华为AR路由器、x7系列交换机的大部分特性，是华为官方推出的一款强大的图形化网络仿真工具平台，他的作用主要对企业网路由器、交换机、WLAN等设备进行软件仿真，可模拟PC终端、Hub、云、帧中继交换机等操作，旨在帮助广大ICT从业者和客户快速熟悉华为数通系列产品！

华为模拟器ensp特色

高度仿真

可模拟华为AR路由器、x7系列交换机的大部分特性。

可模拟PC终端、Hub、云、帧中继交换机等。

仿真设备配置功能，快速学习华为命令行。

可模拟大规模设备组网。

可通过真实网卡实现与真实网络设备的对接。

模拟接口抓包，直观展示协议交互过程。

图形化操作

支持拓扑创建、修改、删除、保存等操作。

支持设备拖拽、接口连线操作。

通过不同颜色，直观反映设备与接口的运行状态。

预置大量工程案例，可直接打开演练学习。

分布式部署

支持单机版本和多机版本，支撑组网培训场景。

多机组网场景最大可模拟200台设备组网规模。

免费对外开放

华为完全免费对外开放eNSP，直接下载安装即可使用，无需申请license。

初学者、专业人员、学生、讲师、技术人员均能使用，各取所需。

华为模拟器ensp优势

1、图形化实际操作

华为公司ensp提供便捷的图形化操作面板，让繁杂的组网实际操作变得更简单，能够直观的感受设备形状，而且支持一键获得协助与在华为公司官网查询设备材料。

2、高模拟真实度

依照真正设备支持特点问题进行模拟，模拟的设备形状多，支持功能全面，模拟程度较高。

3、可与真实设备连接

支持与真实网口的关联，完成模拟设备与真实设备的对接，组网更加灵活。

4、分布式部署

华为公司ensp不但支持单机版布署，另外还支持Server端分布式部署在多台计算机上。分布式部署条件下可以支持大量设备构成繁杂的大型网络。

华为模拟器ensp怎么端口划分vlan

1.实验目的

（1）熟悉VLAN 的创建方法

（2）掌握把交换机接口划分到特定VLAN的方法

2.实验拓扑

划分VLAN的实验拓扑如下图所示

3.实验步骤

（1）PC1的配置如下图所示

（2）PC2的配置如下图所示

（3）PC3的配置如下图所示

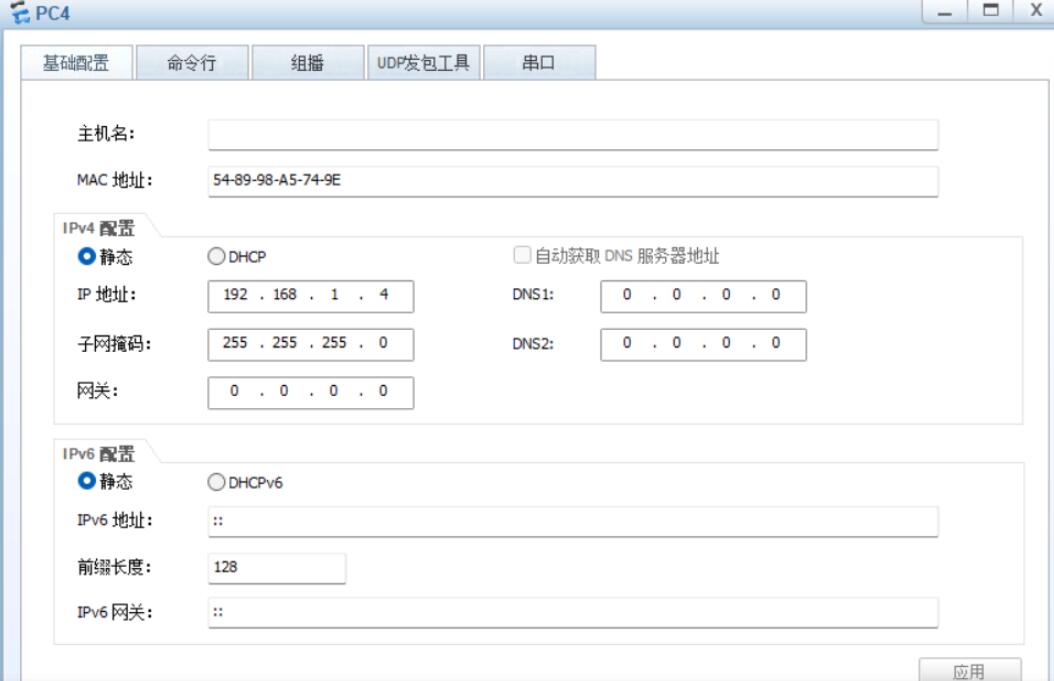

（4）PC4的配置如下图所示


（5）创建VLAN，命令如下：

<Huawei>system-view  //进入系统视图
[Huawei]undo info-center enable  //关闭路由器输出信息
[Huawei]sysname LSW1  //修改设备名为 LSW1
[LSW1]vlan batch 10 20 //创建VLAN 10 和 VLAN 20
[LSW1]quit  //退出
（6）把接口划入VLAN ，命令如下：

[LSW1]interface g0/0/1  //进入接口 g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access //接口类型为access
[LSW1-GigabitEthernet0/0/1]port default vlan 10  //把接口划入VLAN 10
[LSW1-GigabitEthernet0/0/1]quit  //退出
[LSW1]interface g0/0/2  //进入接口g0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access  //接口类型为access
[LSW1-GigabitEthernet0/0/2]port default vlan 10  //把接口划入VLAN 10
[LSW1-GigabitEthernet0/0/2]quit  //退出
[LSW1]port-group 1  //创建一个端口组，编号为1
[LSW1-port-group-1]group-member g0/0/3 to g0/0/4   //g0/0/3和g0/0/4属于端口组
[LSW1-port-group-1]port link-type access //接口类型为access
[LSW1-GigabitEthernet0/0/3]port link-type access  //接口类型为access
[LSW1-GigabitEthernet0/0/4]port link-type access  //接口类型为access
[LSW1-port-group-1]port default vlan 20  //把接口划入VLAN 20
[LSW1-GigabitEthernet0/0/3]port default vlan 20  //把接口划入VLAN 20
[LSW1-GigabitEthernet0/0/4]port default vlan 20  //把接口划入VLAN 20
[LSW1-port-group-1]quit  //退出

（7）查看VLAN信息。查看所有已经创建的VLAN的基本信息，命令如下：

[LSW1]display vlan  //查看VLAN 信息
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:GE0/0/5(D)      GE0/0/6(D)      GE0/0/7(D)      GE0/0/8(D)
                GE0/0/9(D)      GE0/0/10(D)     GE0/0/11(D)     GE0/0/12(D)
                GE0/0/13(D)     GE0/0/14(D)     GE0/0/15(D)     GE0/0/16(D)
                GE0/0/17(D)     GE0/0/18(D)     GE0/0/19(D)     GE0/0/20(D)
                GE0/0/21(D)     GE0/0/22(D)     GE0/0/23(D)     GE0/0/24(D)

10   common  UT:GE0/0/1(U)      GE0/0/2(U)

20   common  UT:GE0/0/3(U)      GE0/0/4(U)


VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001
10   enable  default       enable  disable    VLAN 0010
20   enable  default       enable  disable    VLAN 0020


4实验调试

测试PC1是否可以访问PC2和PC3，结果如下所示

PC>ping 192.168.1.2

Ping 192.168.1.2: 32 data bytes, Press Ctrl_C to break
From 192.168.1.2: bytes=32 seq=1 ttl=128 time=47 ms
From 192.168.1.2: bytes=32 seq=2 ttl=128 time=62 ms
From 192.168.1.2: bytes=32 seq=3 ttl=128 time=47 ms
From 192.168.1.2: bytes=32 seq=4 ttl=128 time=31 ms
From 192.168.1.2: bytes=32 seq=5 ttl=128 time=47 ms

--- 192.168.1.2 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/46/62 ms


PC>ping 192.168.1.3

Ping 192.168.1.3: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable
From 192.168.1.1: Destination host unreachable

--- 192.168.1.3 ping statistics ---
  5 packet(s) transmitted
  0 packet(s) received
  100.00% packet loss

实验证明相同的VLAN 可以互相访问，不同地VLAN不能相互访问。

在华为eNSP实验中，通过划分VLAN（Virtual Local Area Network），可以带来多方面的优点，包括提高网络的安全性、管理效率和灵活性，同时还能控制广播域，优化网络性能。
